Тип 2 - бобышки для монтажа под углом.
Бобышки предназначены для монтажа защитных гильз с монтажным резьбовым соединением с установленным термопреобразователем в трубопровод под углом.
Материал сталь 3, сталь 20, сталь 12Х18Н10Т.

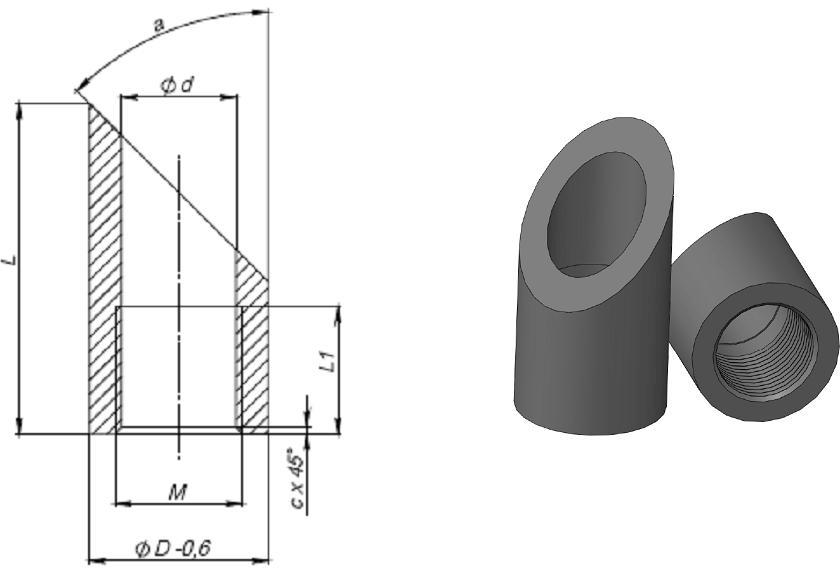

Тип 2
|
Обозначение
|
Условное обозначение
|
М
|
D, мм
|
d, мм
|
L, мм
|
L1, мм
|
а, °
|
с, мм
|
|
СДФИ.408727.002
|
2/28-115-М20х1,5 /45
|
М20х1,5
|
28
|
18,5
|
115
|
24
|
45
|
1
|
|
-01
|
2/28-115-G1/2 /45
|
G1/2"
|
28
|
18,6
|
115
|
24
|
45
|
1
|
|
-02
|
2/22-115-М14х1,5 /45
|
М14х1,5
|
22
|
12,5
|
115
|
24
|
45
|
1
|
|
-03
|
2/24-115-М14х1,5 /45
|
М16х1,5
|
24
|
14,5
|
115
|
24
|
45
|
1
|
|
-04
|
2/40-115-М27х2 /45
|
М27х2
|
40
|
25
|
115
|
24
|
45
|
2
|
|
-05
|
2/48-115-М33х2 /60
|
М33х2
|
48
|
31
|
115
|
35
|
60
|
2
|
|
-06
|
2/30-140-М20х1,5 /45
|
М20х1,5
|
30
|
18,5
|
140
|
24
|
45
|
1
|
|
-07
|
2/40-140-М27х2 /45
|
М27х2
|
40
|
25
|
140
|
24
|
45
|
2
|
|
-08
|
2/48-140-М33х2 /60
|
М33х2
|
48
|
31
|
140
|
35
|
60
|
2
|
|
-09
|
2/28-52-М20х1,5 /45
|
М20х1,5
|
28
|
18,5
|
52
|
24
|
45
|
1
|
