Гильзы ГЦФ.303 и ГКФ.601
Гильзы ГЦФ
с фланцевым монтажным соединением
Предназначены для защиты термопреобразователей от воздействия транспор-тируемой среды в нефтеперерабатывающей и химической промышленности.
Фланцы с условным проходом Ду изготавливаются по ГОСТ 12821-80, вид и основные размеры соединительного уплотнения на фланцы – согласно исполнений 1 – 7 по ГОСТ 12815-80 для указанного условного давления Ру.
Материал монтажного фланца и защитного чехла – нержавеющая сталь 12Х18Н10Т.
-
Гильза ГЦФ.303
-
Гильза ГКФ.601 цельноточеный защитный чехол
Технические характеристики гильз ГЦФ.303 и ГКФ.601:
Рабочие давление Рр при температуре среды (по ГОСТ 356-80):
| Исполнение | Условное давление, Ру, Мпа | Рабочие давление, Рр, Мпа | |
| 20 ºС | 400 ºС | 600 ºС | |
| ГЦФ.303 | 6,3 | 4,8 | 2,8 |
| ГКФ.601 | 16 | 12 | 6,6 |
Монтажная длина L выбирается из ряда: 200; 250; 320; 400; 500; 630; 800; 1000 мм.
Проходы условные, Dу, выбираются из ряда: 20; 25; 32; 40; 50; 65; 80 мм,
| Исполнение | Диаметр защитного чехла, D, мм |
Монтажная длина, L, мм |
Параметры фланца | ||||
| Ру, Мпа | Dу, мм | исполнение по ГОСТ 12815 | |||||
| от | до | от | до | ||||
| ГЦФ.303 | 16 | 200 | 1000 | 1,6; 2,5; 4,0; 6,3 | 20 | 32 | 1; 2; 3; 4; 5 |
| 20 | 200 | 1000 | 1,6; 2,5; 4,0; 6,3 | 25 | 80 | 1; 2; 3; 4; 5 | |
| ГКФ.601 | 23 | 200 | 320 | 1,6; 2,5; 4,0; 6,3 | 25 | 40 | 1; 2; 3; 4; 5 |
| 23 | 200 | 320 | 6,3; 10,0; 16,0 | 25 | 40 | 7 | |
| 35 | 200 | 320 | 1,6; 2,5; 4,0; 6,3 | 50 | 80 | 1; 2; 3; 4; 5 | |
| 35 | 200 | 320 | 1,6; 2,5; 4,0; 6,3 | 50 | 80 | 7 | |
Допустимые скорости потоков, на которые рассчитаны гильзы, приведены в таблице:
Температура 20 – 400 ºС, плотность среды 1000 кг/см³,
| Исполнение | Диаметр чехла, D, мм | Длина монтажной части чехла, L, мм | |||||
| 200 | 250 | 320 | 400 | 500 | 630-1000 | ||
| ГЦФ.303 | 16 | 6,0 | 4,7 | 3,7 | 2,8 | 2,3 | 1,0 |
| 20 | 7,7 | 6,0 | 4,5 | 3,5 | 2,9 | 1,4 | |
| ГКФ.601 | 23 | 13,1 | 10,3 | 8,0 | 6,3 | 5,0 | - |
| 35 | 19,0 | 16,0 | 12,5 | 9,5 | 8,0 | - | |
Для гильз ГКФ.601 с диаметром чехла 35 мм допустимая скорость потока рассчитана с учетом возможного уменьшения толщины стенки на 1 мм

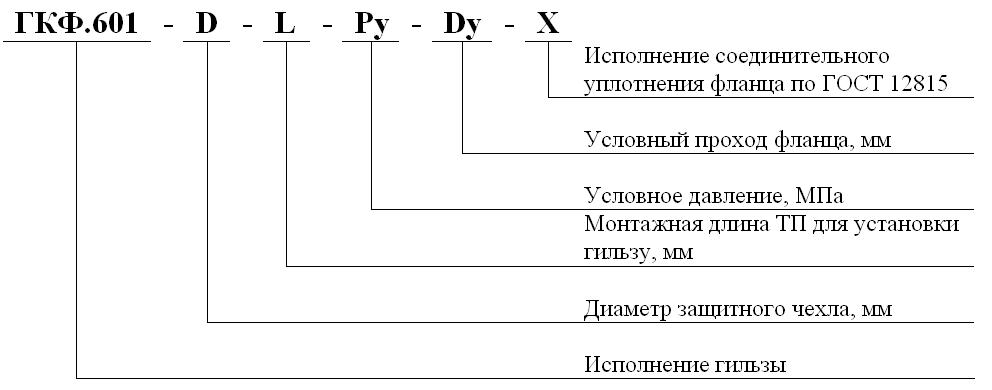

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГИЛЬЗЫ
Обозначение и примеры записи при заказе:
Гильза ГЦФ.303-20-250-2,5-40-4 - гильза конструктивной модификации ГЦФ.303, присоединительная резьба термопреобразователя М20х1,5, диаметр чехла 20 мм, монтажная длина 250 мм, параметры фланца: условное давление 2,5 МПа, условный проход 40 мм, соединительное уплотнение по ГОСТ 12815 № 4 (шип).
Гильза ГКФ.601-23-200-1,6-32-1 - гильза конструктивной модификации ГКФ.601, присоединительная резьба термопреобразователя М20х1,5, диаметр защитного чехла 23 мм, монтажная длина 200 мм, параметры фланца: условное давление 1,6 МПа, условный проход 32 мм, соединительное уплотнение
по ГОСТ 12815 № 1 (выступ).
