Гильзы ГКР.401
Гильзы ГКР
конические с резьбовым монтажным соединением
Предназначены для установки термопреобразователей на термометрируемом объекте при наличии требований дополнительной защиты термопреобразователей от механического или химического воздействия рабочей среды.
Гильза изготавливается цельноточеной. Материал сталь 12Х18Н10Т.
-

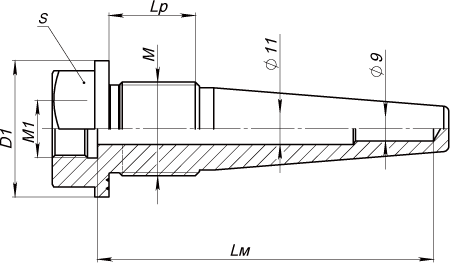

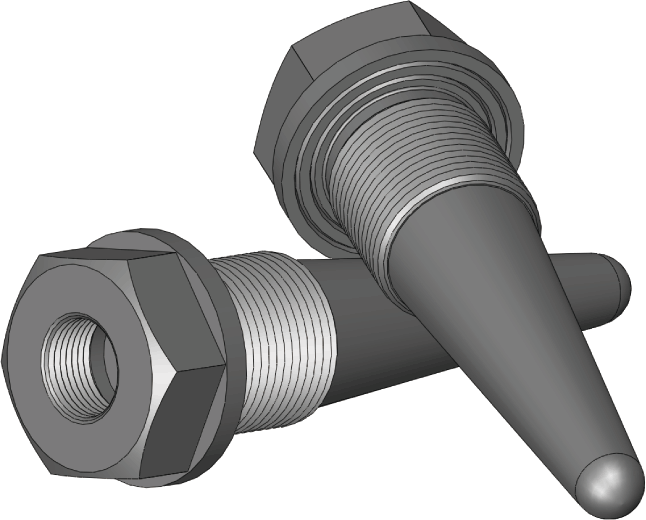

ГКР.401 (с цилиндрической резьбой)
-

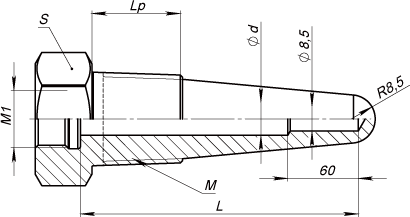

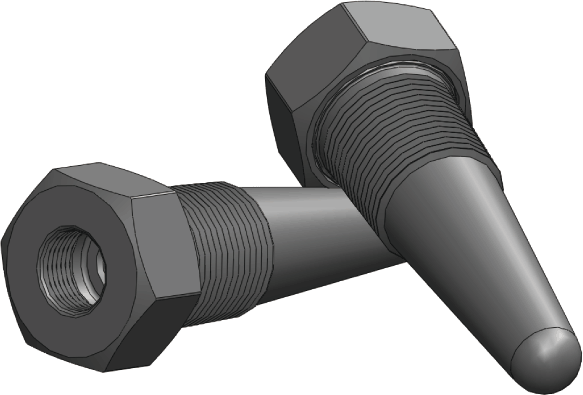

ГКР.401 (с конической резьбой)
Технические характеристики гильз ГКР.401.
|
Исполнение
|
Монтажная
резьба, М
(наружная)
|
Присоединительная резьба ТП, М1
|
Монтажная
длина, L, мм
|
Дополнительные
габаритные размеры
|
Условное давление, Ру, Мпа
|
|||
|
min
|
max
|
S
|
Lр, мм
|
D1, мм
|
max
|
|||
|
ГКР.401
|
М20х1,5
|
М14х1,5; М16х1,5; М20х1,5
|
80
|
500
|
27
|
17
|
32
|
50
|
|
М27х2
|
32
|
20
|
38
|
|||||
|
G3/4
|
32
|
20
|
38
|
|||||
|
К3/4"
|
32
|
22
|
-
|
|||||
|
М33х2
|
41
|
32
|
41
|
|||||
|
G1
|
41
|
32
|
41
|
|||||
|
К1"
|
41
|
32
|
-
|
|||||
Длину монтажной части L, выбирать из ряда: 80; 100; 120; 160; 200; 250; 320; 400; 500 мм.

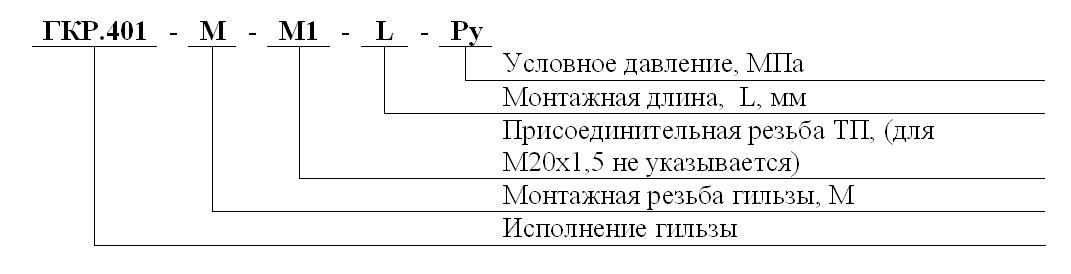

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГИЛЬЗЫ
Обозначение и примеры записи при заказе:
Гильза ГКР.401-К1"-М16х1,5-160-50 – гильза коническая резьбовая цельноточеная с монтажной резьбой конической 1 дюйм, конструктивное исполнение 401, присоединительная резьба термопреобразователя М16х1,5, монтажная длина 160 мм, на условное давление до 50 МПа.
Гильза ГКР.401-М33х2-200-50 – гильза коническая резьбовая цельноточеная с монтажной резьбой метрической М33х2, конструктивное исполнение 401, присоединительная резьба термопреобразователя по умолчанию М20х1,5, монтажная длина 200 мм, на условное давление до 50 МПа.
