Соединение с зажимным и упорным кольцами
Соединения с зажимным и упорным кольцами СЗУК, предназначены для присоединения ОУД, ОС к технологическим трубопроводам и аппаратам с неагрессивной средой.

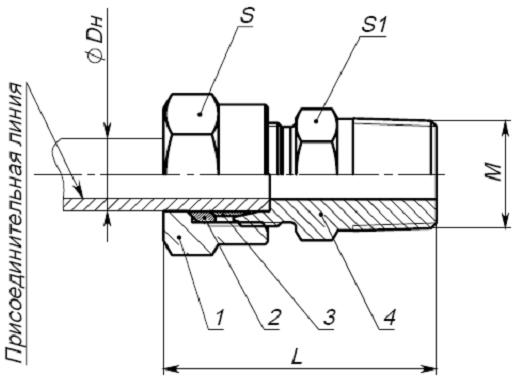

Соединение с зажимным и упорным кольцами (СЗУК)
Параметры соединения с зажимным и упорным кольцами (СЗУК)
|
Обозначение
|
М
|
Dн , мм
|
L, мм
|
S, мм
|
S1, мм
|
Материал
|
Масса, кг
|
|||
|
поз.1 Гайка ГОСТ 23353
|
поз.2 Кольцо упорное ГОСТ 28918
|
поз.3 Кольцо зажимное ГОСТ 28918
|
поз.4
Штуцер
|
|||||||
|
СЗУК-14-М20-А
|
М20х1,5
|
14
|
54
|
27
|
24
|
Сталь 45
|
0,153
|
|||
|
СЗУК-14-М20-Б
|
Сталь 12Х18Н10Т
|
0,157
|
||||||||
|
СЗУК-14-G1/2-А
|
G ½”
|
Сталь 45
|
0,161
|
|||||||
|
СЗУК-14-G1/2-Б
|
Сталь 12Х18Н10Т
|
0,165
|
||||||||
|
СЗУК-14-R1/2-А
|
R ½”
|
Сталь 45
|
0.163
|
|||||||
|
СЗУК-14-R1/2-Б
|
Сталь 12Х18Н10Т
|
0.167
|
||||||||
|
СЗУК-14-К1/2-А
|
К ½”
|
Сталь 45
|
0,164
|
|||||||
|
СЗУК-14-К1/2-Б
|
Сталь 12Х18Н10Т
|
0,169
|
||||||||
|
СЗУК-12-К1/2-А
|
12
|
50
|
22
|
22
|
Сталь 45
|
0,153
|
||||
|
СЗУК-12-К1/2-Б
|
Сталь 12Х18Н10Т
|
0,157
|
||||||||

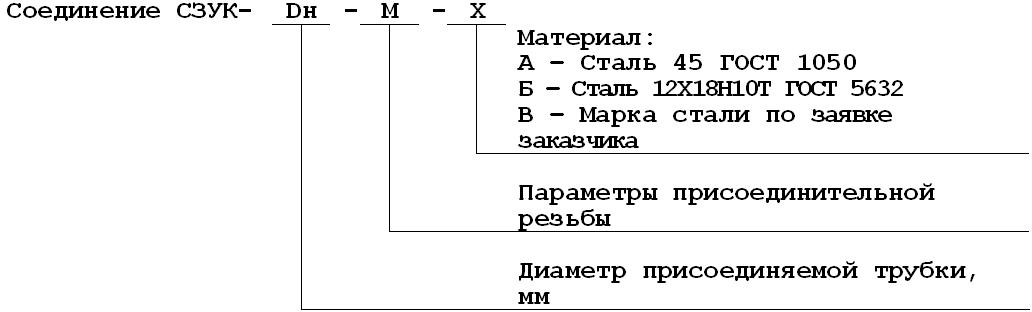

Условное обозначение соединения с зажимным и упорным кольцами (СЗУК)
Пример условного обозначения:
Соединение СЗУК-14-М20х1,5-А ТУ 390184271.013-2009
Соединение с зажимным и упорным кольцами, диаметр присоединяемой трубки Ø14 мм, присоединительная резьба М20х1,5, материал сталь 45.
