Ниппельное соединение с торцевым уплотнением
Ниппельные соединения с торцевым уплотнением выпускают в двух модификациях НСН - навертное, НСВ – ввертное, предназначены для присоединения ОУД, ОС к технологическим трубопроводам и аппаратам с неагрессивной средой.

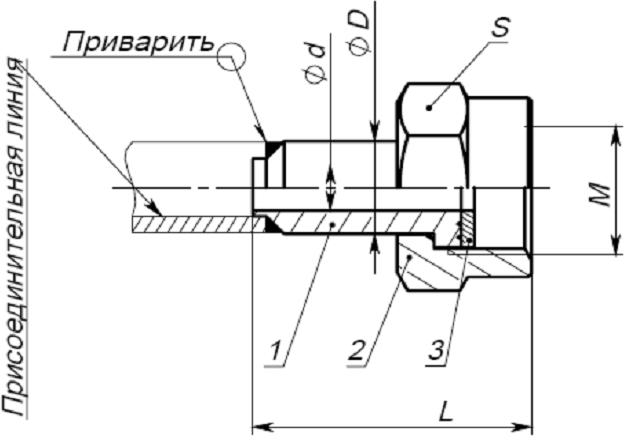

Ниппельное соединение навертное (НСН)
Параметры соединения ниппельное навертное (НСН)
|
Обозначение
|
М
|
D, мм
|
d, мм
|
L, мм
|
S, мм
|
Материал
|
Масса, кг
|
||
|
поз.1 Ниппель
|
поз.2 Гайка
|
поз.3 Прокладка
|
|||||||
|
НСН-14-М20х1,5-А
|
М20х1,5
|
14
|
7
|
43
|
27
|
Сталь 20
|
Сталь 45
|
Медь М3
|
0,082
|
|
НСН-14-М20х1,5-Б
|
Сталь 12Х18Н10Т
|
0,084
|
|||||||
|
НСН-14-G1/2-А
|
G ½”
|
Сталь 20
|
Сталь 45
|
0,083
|
|||||
|
НСН-14-G1/2-Б
|
Сталь 12Х18Н10Т
|
0,085
|
|||||||

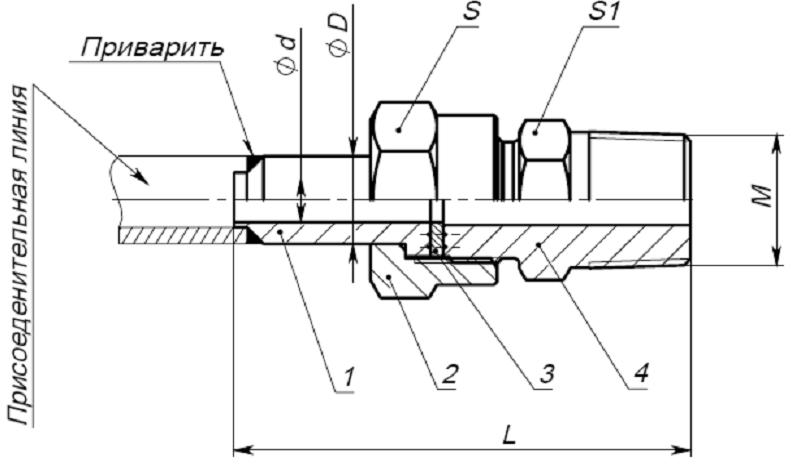

Ниппельное соединение ввертное (НСВ)
Параметры соединения ниппельное ввертное (НСВ)
|
Обозначение
|
М
|
D, мм
|
d, мм
|
L, мм
|
S, мм
|
S1, мм
|
Материал
|
Масса, кг
|
|||
|
поз.1 Ниппель
|
поз.2 Гайка
|
поз.3 Прокладка
|
поз.4 Штуцер
|
||||||||
|
НСВ-14-М20-А
|
М20х1,5
|
14
|
7
|
73
|
27
|
24
|
Сталь 20
|
Сталь 45
|
Медь М3
|
Сталь 45
|
0,155
|
|
НСВ-14-М20-Б
|
Сталь 12Х18Н10Т
|
Сталь 12Х18Н10Т
|
0,159
|
||||||||
|
НСВ-14-G1/2-А
|
G ½”
|
Сталь 20
|
Сталь 45
|
Сталь 45
|
0,162
|
||||||
|
НСВ-14-G1/2-Б
|
Сталь 12Х18Н10Т
|
Сталь 12Х18Н10Т
|
0,167
|
||||||||
|
НСВ-14-R1/2-А
|
R ½”
|
Сталь 20
|
Сталь 45
|
Сталь 45
|
0.159
|
||||||
|
НСВ-14-R1/2-Б
|
Сталь 12Х18Н10Т
|
Сталь 12Х18Н10Т
|
0.163
|
||||||||
|
НСВ-14-К1/2-А
|
К ½”
|
Сталь 20
|
Сталь 45
|
Сталь 45
|
0,164
|
||||||
|
НСВ-14-К1/2-Б
|
Сталь 12Х18Н10Т
|
Сталь 12Х18Н10Т
|
0,169
|
||||||||

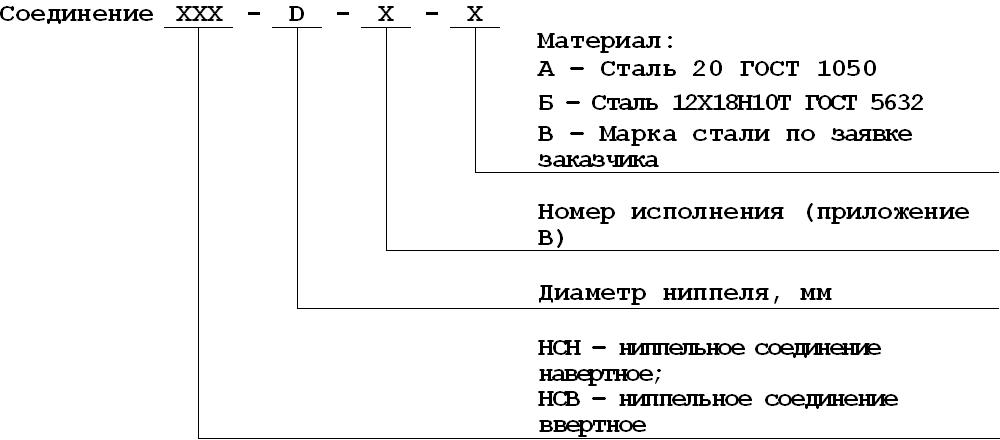

Условное обозначение соединения НСН, НСВ
Пример условного обозначения:
Соединение НСН-14-М20х1,5-А ТУ 390184271.013-2009
Соединение ниппельное навертное, ниппель Ø14 мм, присоединительная резьба М20х1,5, материал сталь 20.
