БЛОКИ ПИТАНИЯ



Назначение

Предназначены  для преобразования переменного напряжения сети 230 В в стабилизированное  напряжение постоянного тока 9,12, и 24 вольта, Источник питания имеет несколько гальванически развязанных каналов, схему электронной защиты от перегрузок и короткого замыкания по каждому каналу, светодиодную индикацию работы каждого канала (кроме модификации БП-1).

Область применения

Применяются для питания технологических цепей стабильным напряжением постоянного тока во всех отраслях промышленности.

Основные технические характеристики

Питание ИП от сети переменного тока частотой (50±1) Гц и напряжением 230В (+23 -35).
Амплитуда пульсации выходных напряжений не более 1 %.
Изменение выходного напряжения при изменении:
•    напряжения сети на ±10% - не более 1%;
•    тока нагрузки от 0 до max – не более 1%;
•    температуры окружающей среды от +5 до +50 ºС –   не более 0,5%.

Модификации и варианты исполнения:

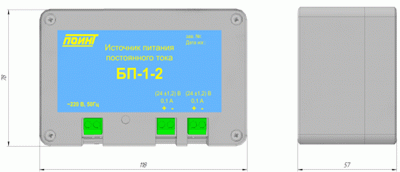

БП-1.                                                                                                                                                                                                                            Предназначен для питания источников максимальной мощностью до 25 Вт.                                                                                                      Изготавливается одно- двух-, четырех- и пятиканальный.

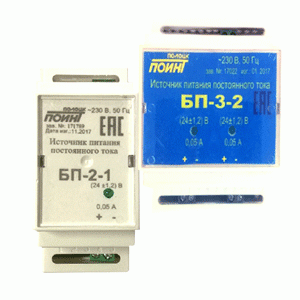

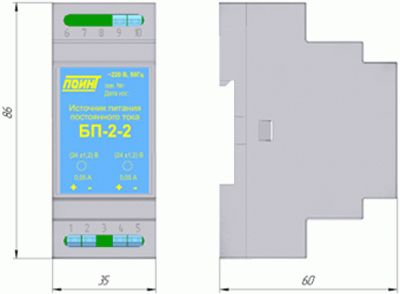

БП-2.                                                                                                                                                                                                                                  Предназначен для питания источников максимальной мощностью до 2,4 Вт. Изготавливается одно- и двухканальный.   Крепление на Din-рейку

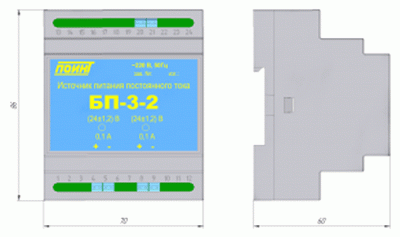

БП-3.                                                                                                                                                                                                                                             Предназначен для питания источников максимальной мощностью до 11 Вт. Изготавливается одно- двух- и четырехканальный.Крепление на Din-рейку.

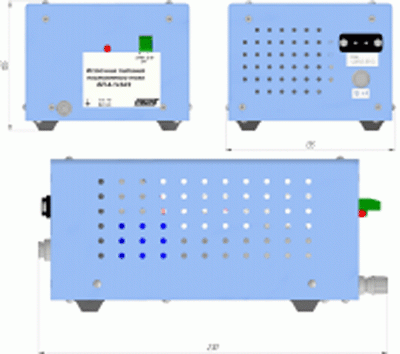

БП-4.                                                                                                                                                                                                                                             Предназначен для питания источников максимальной мощностью до 100 Вт. Имеет исполнение только с одним каналом.



Тип корпуса	Кол-во каналов	Напряжение	Ток	Степень защиты  от пыли и влаги	Тип исполнения
БП-1	1	24	0,5	IP 20 IP 54 IP 56	Промышленный DIN
	2	9	0,5
		12	0,5
		24	0,5
	4	24	0,25
	5	24	0,2
БП-2	1	9	0,1  0,25	IP 20	DIN
		12	0,1  0,2
		24	0,05
	2	9	0,05   0,1
		12	0,05   0,1
		24	0,05
БП-3	1	9	0,4	IP 20	DIN
		12	0,4
		24	0,1  0,25  0,4
	2	9	0,2  0,4  0,6
		12	0,25  0,5
		24	0,05  0,1  0,2
	4	9	0,1
		12	0,1
		24	0,05
БП-4	1	4	4	IP 20	Настольный



Условия эксплуатации.

Средняя наработка на отказ  -  65000 часов                                                                                                                                                                      Средний срок эксплуатации   - 10 лет                                                                                                                                                                        Гарантийный срок эксплуатации - 18 месяцев
