Каталог КОМПЛЕКТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ КТС-Б

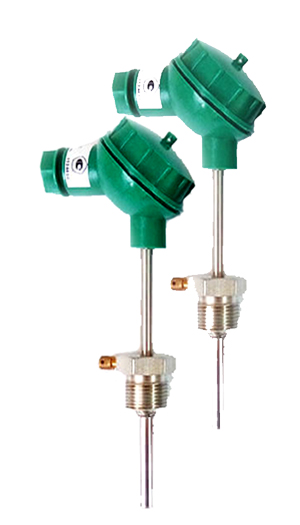

КОМПЛЕКТЫ ТЕРМОМЕТРОВ СОПРОТИВЛЕНИЯ КТС-Б

Назначение                                                                                                                                                                                                                                                                                                                                                                                                                                                                                           Предназначены для измерения разности и значений температур                                                                                                                     в подающем и обратном трубопроводах  в различных системах теплоснабжения.                                                                                            КТС-Б подбирается из термопреобразователей сопротивления, изготовленных согласно   ТУ РБ 390184271.001-2003, и зарегистрированных в  Государственном реестре                                                средств измерений № РБ 0310182714.

                                                                                                                                                                   Область применения                                                                                                                                                                                                                                                                                                   Объекты жилищно-коммунального хозяйства, индивидуальные тепловые пункты,              теплоснабжающие организации, промышленные предприятия и другие структуры.

                                                                                                                                                               Основные технические характеристики

Диапазон измеряемых температур: 0°С...+160°С.                                                                     Минимальная разность температур Δt мин : 1, 2, 3 °С.                                                        Номинальная статическая характеристика (НСХ): 50П, 100П, 500П, Pt100, Pt500, Pt1000. Классы допуска

      Класс допуска по ГОСТ 6651

   Допускаемое отклонение сопротивления при 0°С от Ро,%

Пределы допускаемых отклонений сопротивления от НСХ,°С
                          АА                                 0.04                  ± (0,1 + 0,0017 х|т|)
                           А                                 0,06                  ± (0,15 + 0,002 х|т|)
                           В                                 0,12                  ± (0,3 + 0,005 х|т|)

                                                                                                                                                                                                                                                 где |т| - абсолютное зачение температуры, без учета знака.                                                                                                                               Схемы подключения: 2х- проводная, 3х- проводная, 4х- проводная                                                                                                                         Степень защиты от пыли и влаги                                                                                                                                                                                               IP65 (для исполнений с клеммной головой)                                                                                                                                                                     IP5х (для кабельного типа исполнения)                                                                                                                                                           Материал защитной арматуры: сталь 12Х18Н10Т                                                                                                                                                       Условное рабочее давление: 0,6 МПа                                                                                                                                                                    Межповерочный интервал: 4 года                                                                                                                                                                          Гарантийный срок эксплуатации: 4 года



Конструктивные исполнения

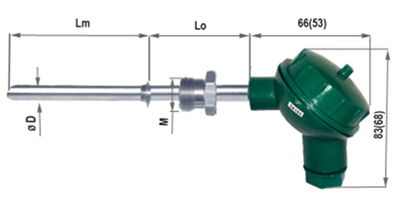

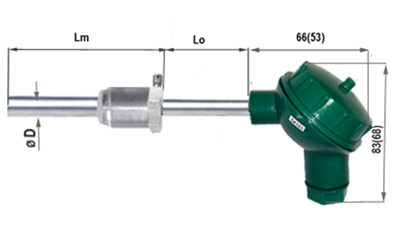

      КТС-Б со штуцером                                                                                              КТС-Б в комплекте с  гильзами и бобышками

     пример заказа: КТС-Б-Pt100-В-х4-П-3-60 / 6 ПШ.50.М20х1,5-Е                        пример заказа: КТС-Б-Pt100-В-х4-П-3-60 / 4 -40-Ж

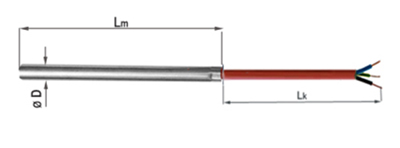

    КТС-Б с кабелем "Б"                                                                                               КТС-Б с кабелем "Б" в комплекте с гильзами и бобышками

       пример заказа: КТС-Б-Pt100-В-х4-П-3-40 / 6-Б-1500                                      пример заказа: КТС-Б-Pt100-В-х4-П-3-100 / 6-105П-Б-1500
