Отводы сифонные
Отвод сифонный ОС, предназначен для присоединения манометрических приборов к теплотехническим сетям с измеряемой средой и для охлаждения измеряемой среды, поступающей в рабочие полости манометрических приборов.

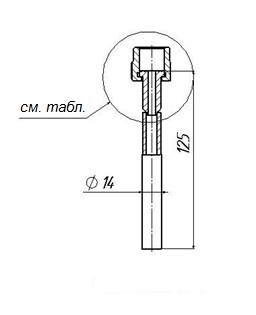

Отвод ОС - исполнение 01
Отвод ОС - исполнение 02

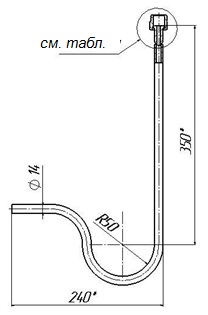

Отвод ОС – исполнение 03

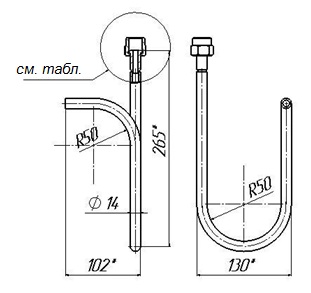

Отвод ОС – исполнение 04

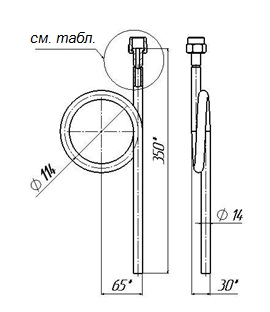

Отвод ОС – исполнение 05

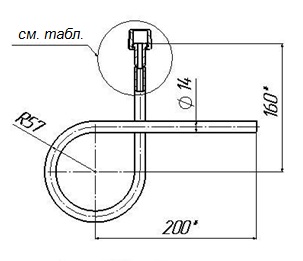

Отвод ОС – исполнение 06
Отвод ОС – исполнение 07

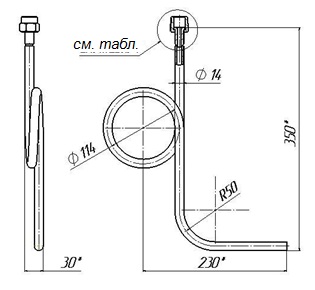

Отвод ОС – исполнение 08
Таблица исполнений ОС
|
Буквенное обозначение
|
Рисунок
|
Присоединение прибора
|
Присоединение к линии
|
|
1
|
2
|
3
|
4
|
|
В
|
 |
Торцевое ниппельное с внутренней резьбой М
|
сварка
|
|
Н
|
 |
Торцевое ниппельное с наружной резьбой М
|
сварка
|
|
Ш
|
 |
Приварной штуцер с наружной резьбой М
|
сварка
|
|
ВВ
|
 |
Торцевое ниппельное с внутренней резьбой М
|
Торцевое ниппельное с внутренней резьбой М1
|
|
ВН
|
 |
Торцевое ниппельное с внутренней резьбой М
|
Торцевое ниппельное с наружной резьбой М1
|
|
НН
|
 |
Торцевое ниппельное с наружной резьбой М
|
Торцевое ниппельное с наружной резьбой М1
|
|
ШШ
|
 |
Приварной штуцер с наружной резьбой м
|
Приварной штуцер с наружной резьбой М1
|
|
ШВ
|
 |
Приварной штуцер с наружной резьбой М
|
Торцевое ниппельное с внутренней резьбой М1
|
|
ШН
|
 |
Приварной штуцер с наружной резьбой М
|
Торцевое ниппельное с наружной резьбой М1
|
