Гильзы ГЦР.101,111,121,131(цельноточеные)
Гильзы ГЦР.101,111,121,131
цилиндрические с резьбовым монтажным соединением
Предназначены для установки термопреобразователей на термометрируемом объекте при наличии требований дополнительной защиты термопреобразователей от механических или химического воздействия рабочей среды.
Материал – сталь 12Х18Н10Т
-

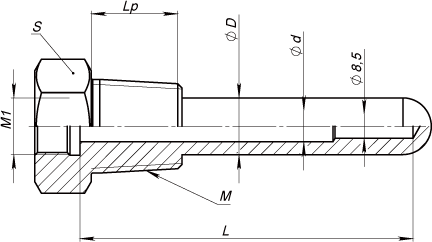

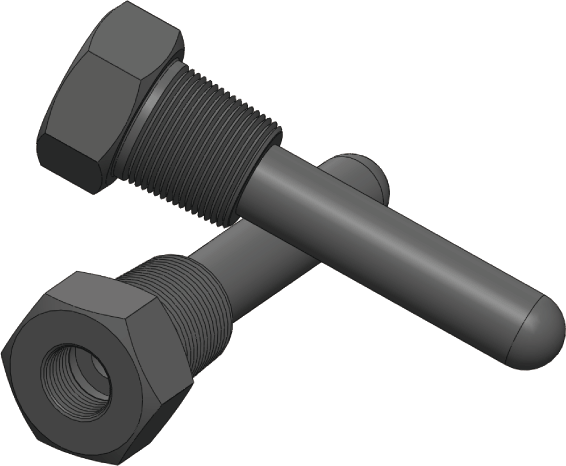

ГЦР.101 (с конической резьбой (цельноточеная))
-

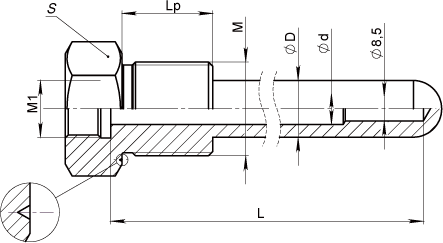

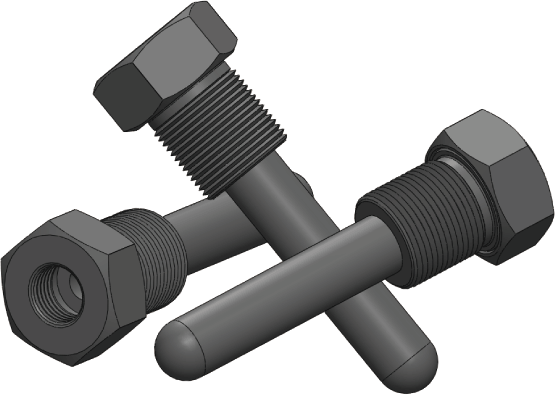

ГЦР.111 (с уплотняющей поверхностью (цельноточеная))
-

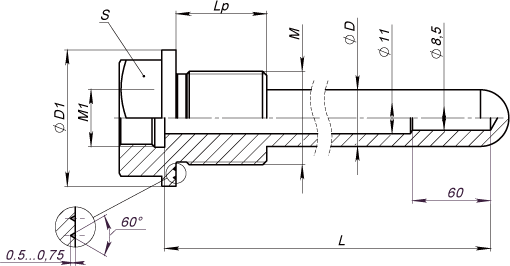

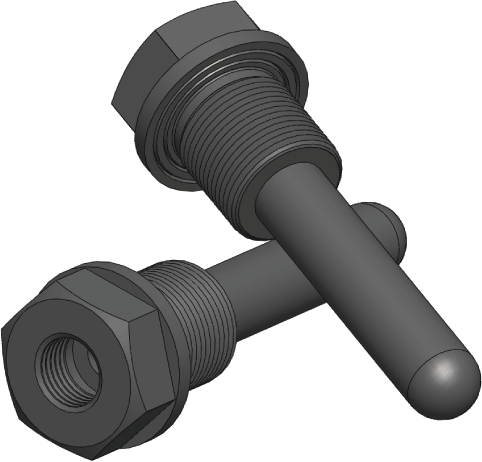

ГЦР.121 (с уплотняющей шайбой (цельноточеная))
-

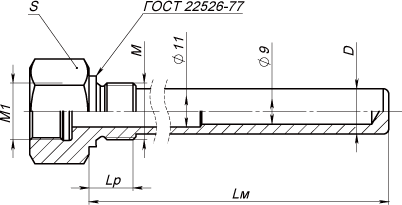

ГЦР.131 (ввертный конец по ГОСТ 22526-77)
Технические характеристики гильз
|
Исполнение
|
Диаметр, D, мм
|
Монтажная резьба, М (наружная)
|
Присоеди-нительная резьба ТП, М1
|
Монтажная длина, L, мм
|
Дополнительные габаритные размеры
|
Условное давление, Ру, Мпа
|
||
|
min
|
max
|
S
|
Lр, мм
|
max
|
||||
|
ГЦР.101
|
16
|
К1/2”
|
М20х1,5
|
60
|
500
|
22
|
20
|
25
|
|
K3/4”
|
30
|
22
|
||||||
|
K1”
|
36
|
25
|
||||||
|
20
|
K3/4”
|
80
|
30
|
22
|
||||
|
K1”
|
36
|
27
|
||||||
|
ГЦР.111
|
14
|
М20х1,5
|
60
|
32
|
15
|
16
|
||
|
16
|
80
|
25
|
||||||
|
G1./2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
ГЦР.121
|
16
|
М20х1,5
|
32
|
15
|
||||
|
G1/2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
20
|
М27х2
|
|||||||
|
G3/4”
|
||||||||
|
М33х2
|
41
|
32
|
||||||
|
G1”
|
||||||||
|
ГЦР.131
|
16
|
М20х1,5
|
32
|
15
|
||||
|
G1/2”
|
||||||||
|
М27х2
|
36
|
20
|
||||||
|
G3/4”
|
||||||||
|
20
|
М27х2
|
|||||||
|
G3/4”
|
||||||||
|
М33х2
|
41
|
32
|
||||||
|
G1”
|
||||||||
Длину монтажной части выбирать из ряда: 60; 80; 100; 120; 160; 200; 250; 320; 400; 500 мм.
УСЛОВНОЕ ОБОЗНАЧЕНИЕ ГИЛЬЗЫ
Обозначение и примеры записи при заказе:
Гильза ГЦР.123-М33х2-20-250-25 – гильза цилиндрическая резьбовая, конструктивное исполнение 123, с монтажной резьбой М33х2, диаметр 20 мм, монтажная длина 250 мм, рассчитана на условное давление 25 МПа;
